โครงสร้างและการทำงานของไดเวอร์ Balanced Armature ของ Sonion

Sonion เป็นแบรนด์ผู้ผลิตไดเวอร์ Balanced Armature จากประเทศเดนมาร์ก เริ่มต้นสร้างแบรนด์ขึ้นมาครั้งแรกใน ปี 1974 ที่อพาร์ทเม้นต์เล็กๆ ในเมือง Roskilde โดยผู้ร่วมก่อตั้งสองคนคือ Jorgen Weber Jensen กับ Jens-Jorn Stockholm แบรนด์นี้ผ่านการเปลี่ยนแปลงภายในองค์กรมาหลายครั้งทั้งในแง่ของโครงสร้างและเจ้าของ ซึ่งปัจจุบัน Sonion เข้าไปอยู่ภายใต้เครือ Novo Group, Inc. ของเดนมาร์ก เป็นบริษัทใหญ่ที่มีพนักงานมากถึง 6 พันกว่าคน มีโรงงานหลายแห่ง กระจายอยู่ในประเทศเดนมาร์ก, โปแลนด์, เนเธอร์แลนด์, สหรัฐอเมริกา, จีน, ฟิลิปปินส์ และเวียตนาม

we are ‘sonion

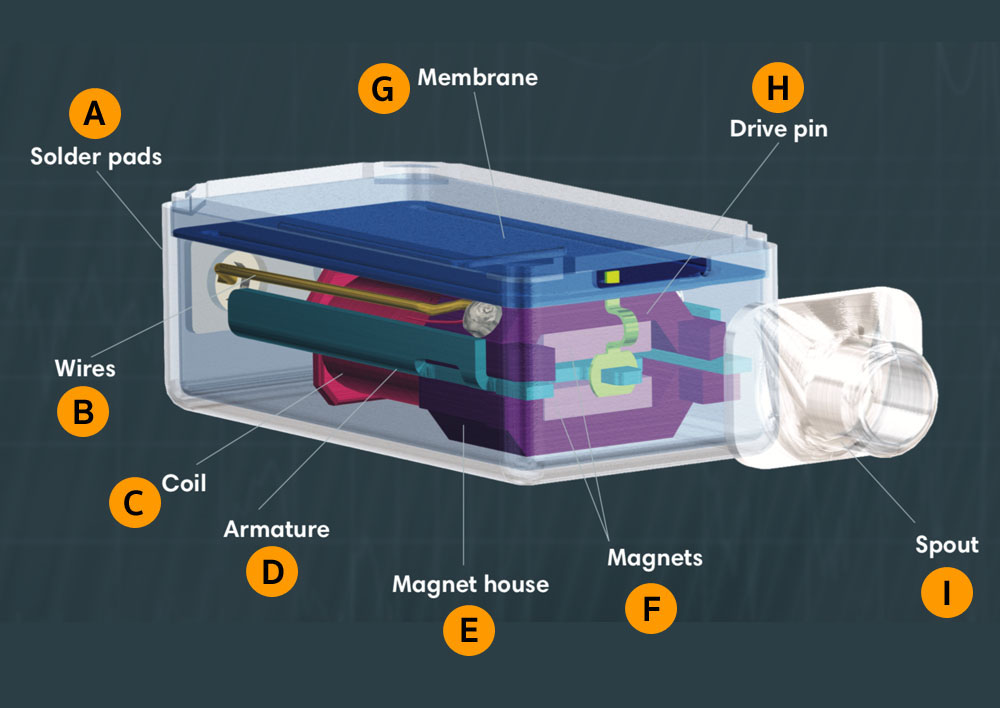

โครงสร้างในตัวไดเวอร์ BA ของ Sonion

A = แผ่นยึดที่เชื่อมต่อสายตัวนำสัญญาณ
B = สายตัวนำสัญญาณ
C = ขดลวด
D = แผ่น armature
E = กล่องบรรจุแท่งแม่เหล็ก
F = แท่งแม่เหล็ก
G = แผ่นเมมเบรน
H = แท่งไดร้ว์ที่โยงแผ่นเมมเบรนเข้ากับแผ่น armature
I = ท่อปล่อยเสียง

ขั้นตอนการทำงานของไดเวอร์ BA ของ Sonion

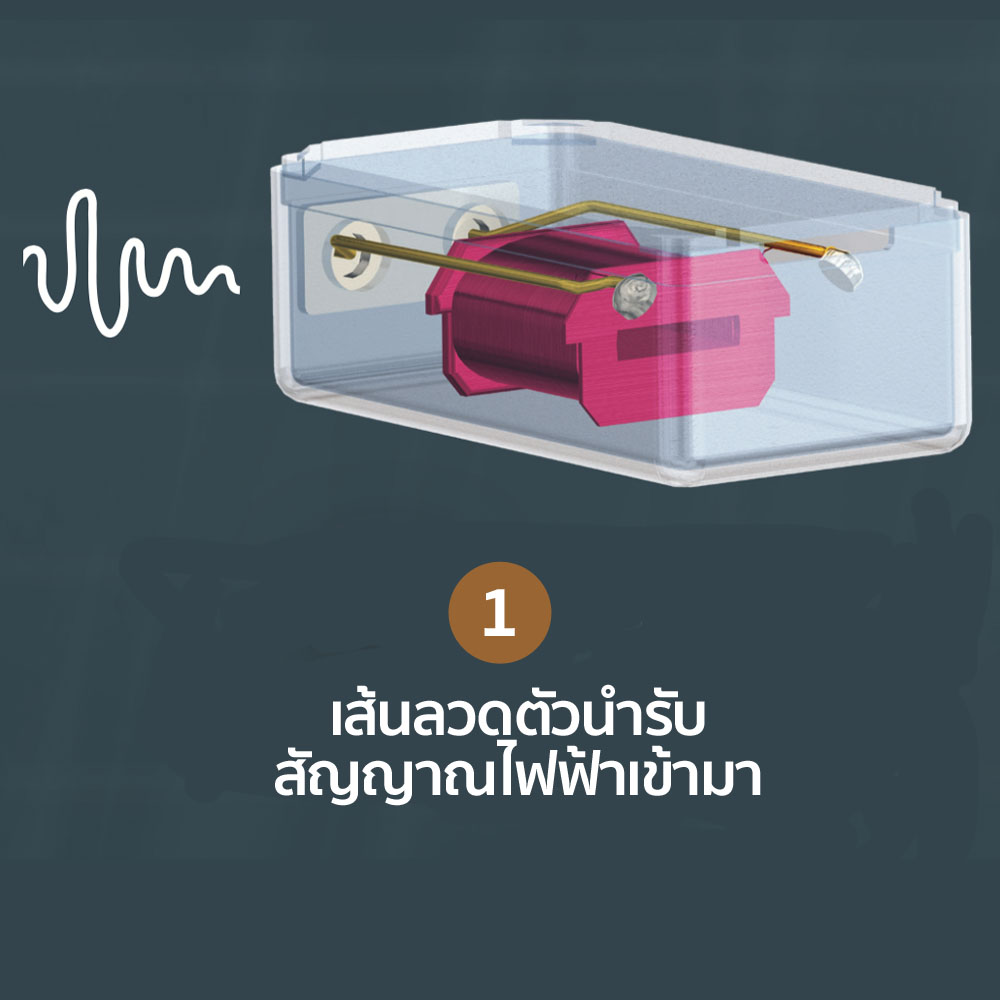

เส้นลวดตัวนำรับสัญญาณไฟฟ้าเข้ามา

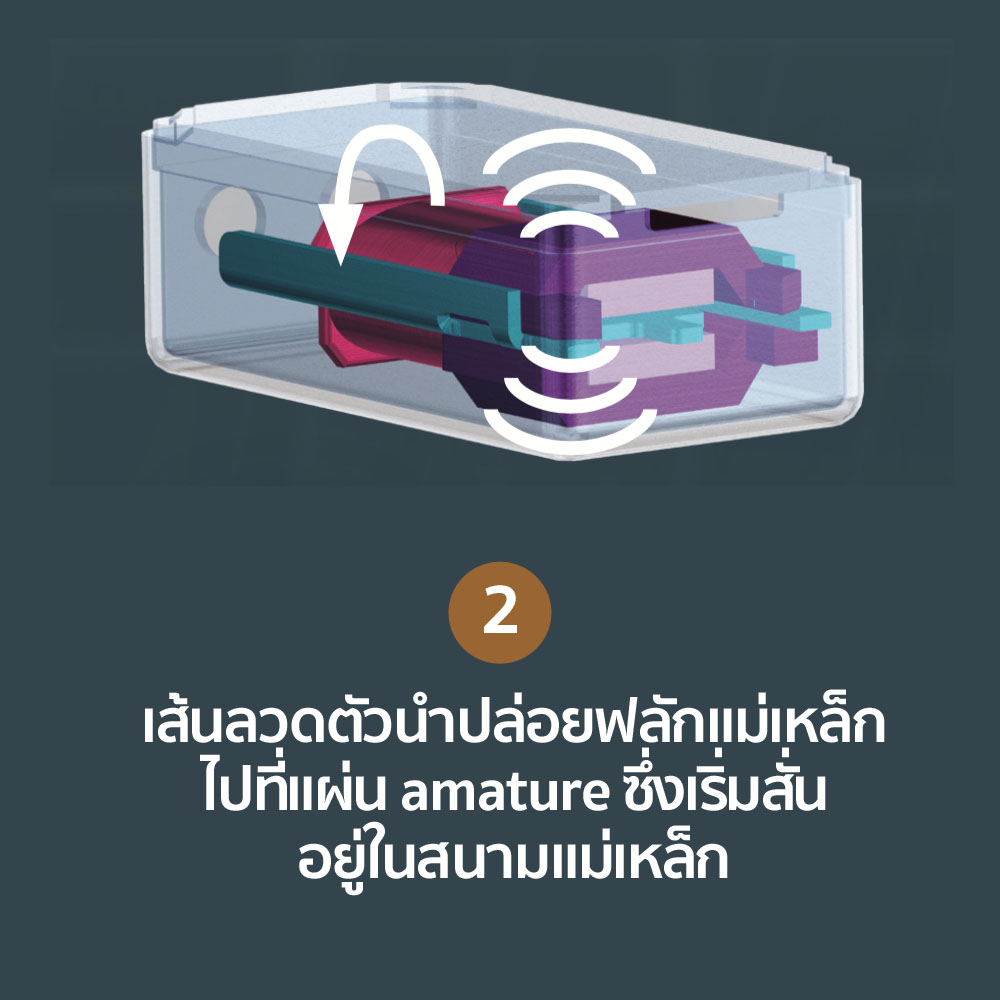

เส้นลวดตัวนำปล่อยฟลักแม่เหล็กไปที่แผ่น armature ซึ่งจะเริ่มสั่นอยู่ในสนามแม่เหล็ก

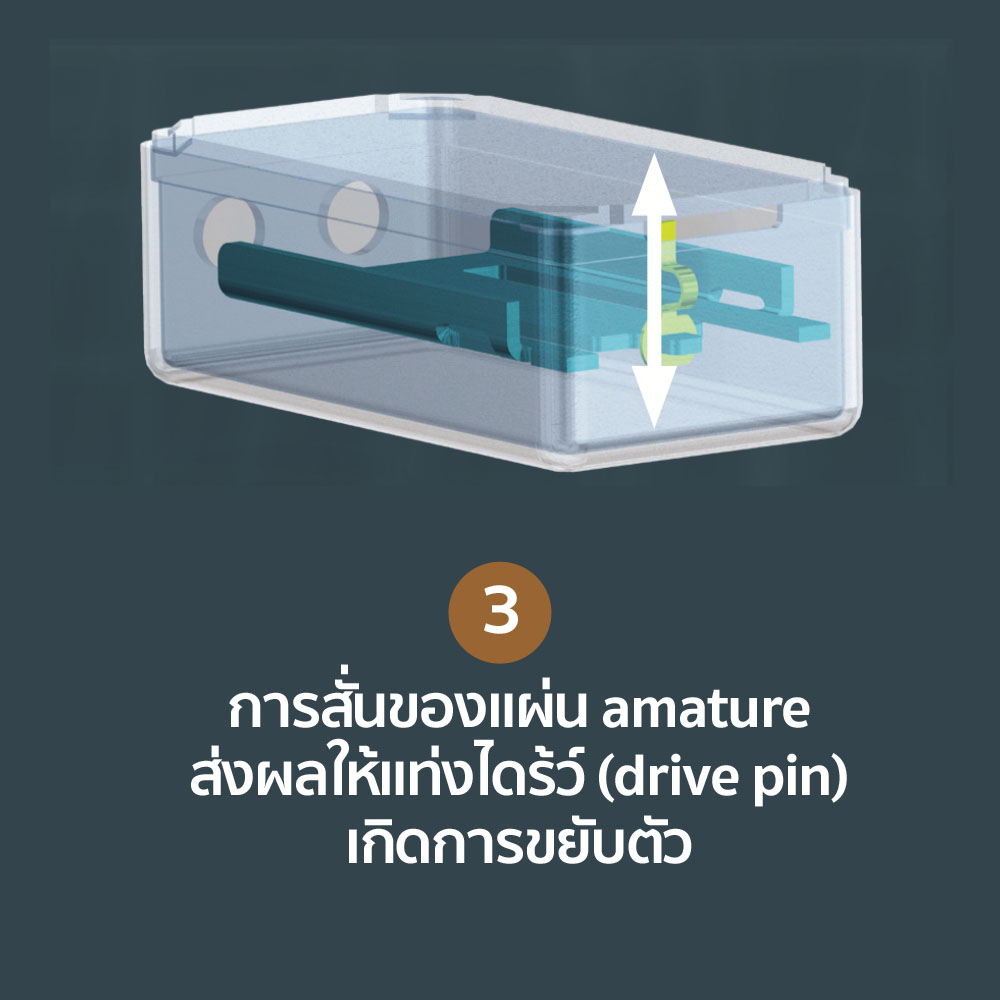

การสั่นของแผ่น armature ส่งผลให้แท่งไดร้ว์ (drive pin) เกิดการขยับตัว

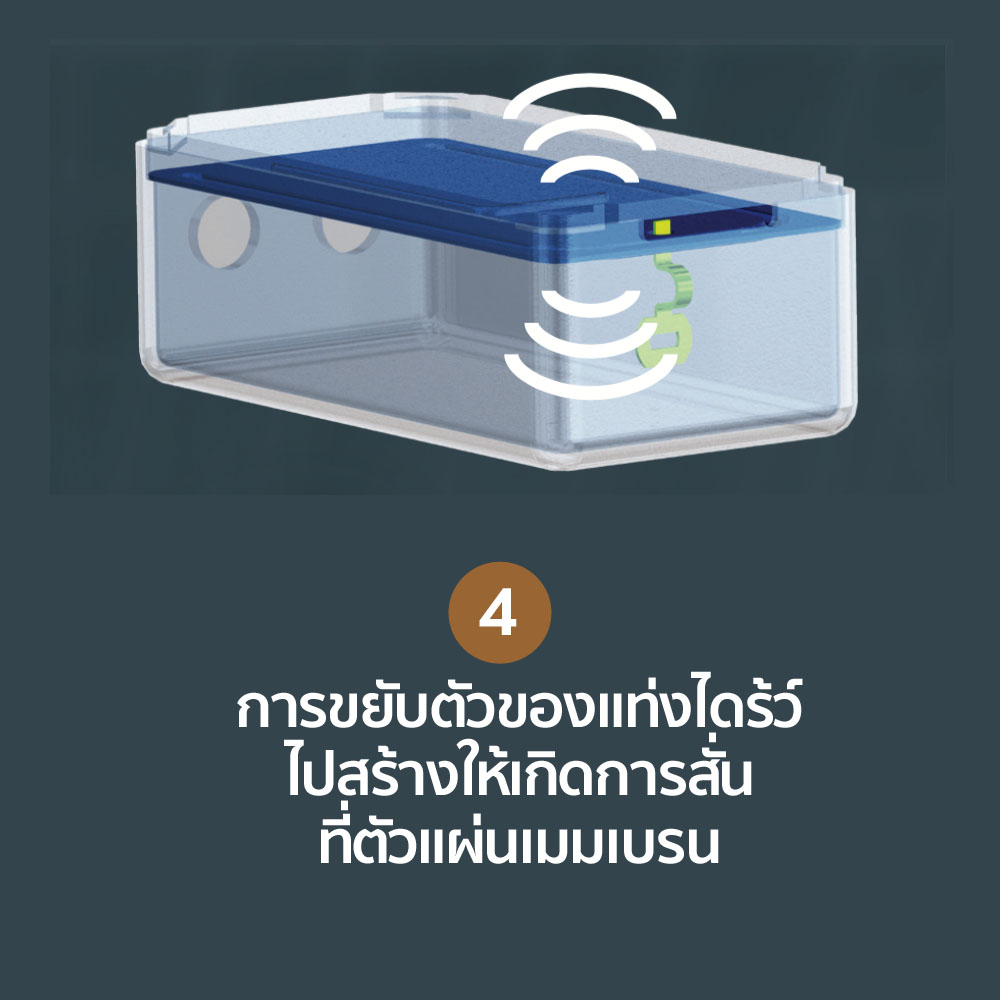

การขยับตัวของแท่งไดร้ว์ไปสร้างให้เกิดการสั่นที่ตัวแผ่นเมมเบรน (membrane)

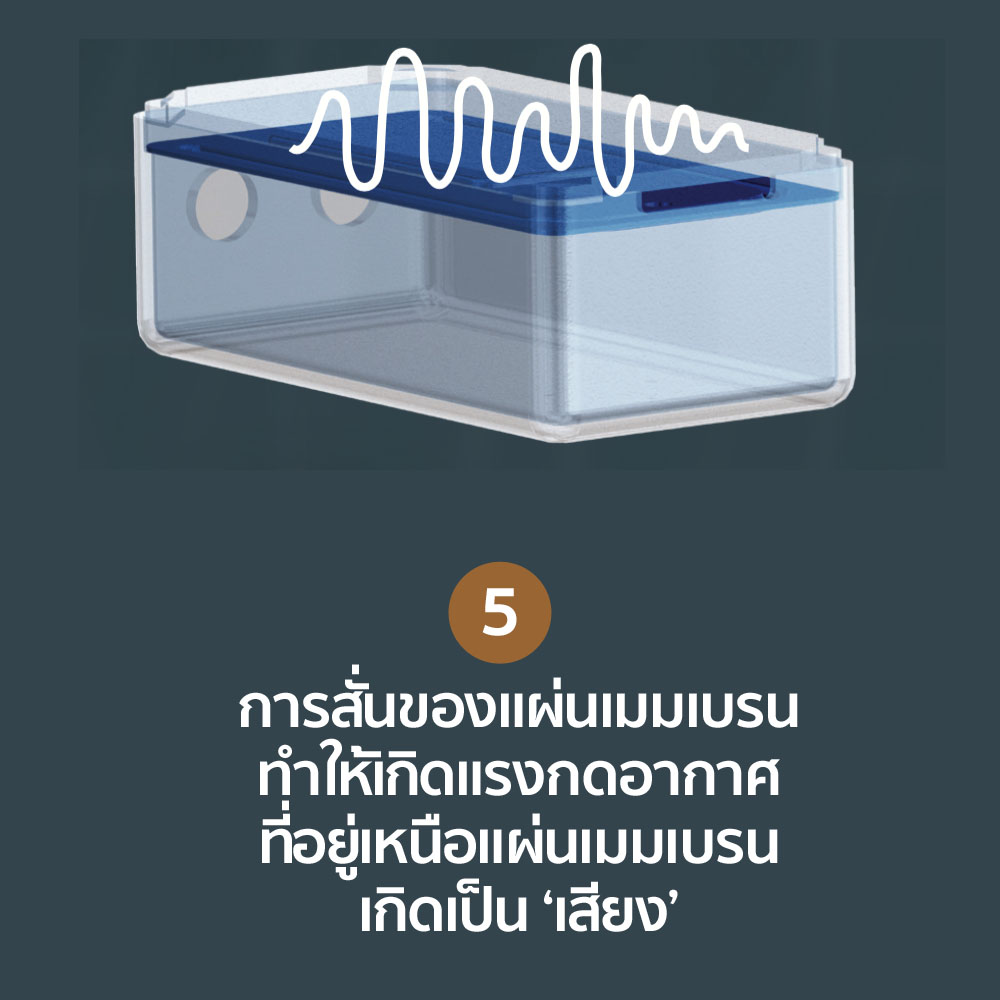

การสั่นของแผ่นเมมเบรน ทำให้เกิดแรงกดอากาศที่อยู่เหนือแผ่นเมมเบรนเกิดเป็น เสียง

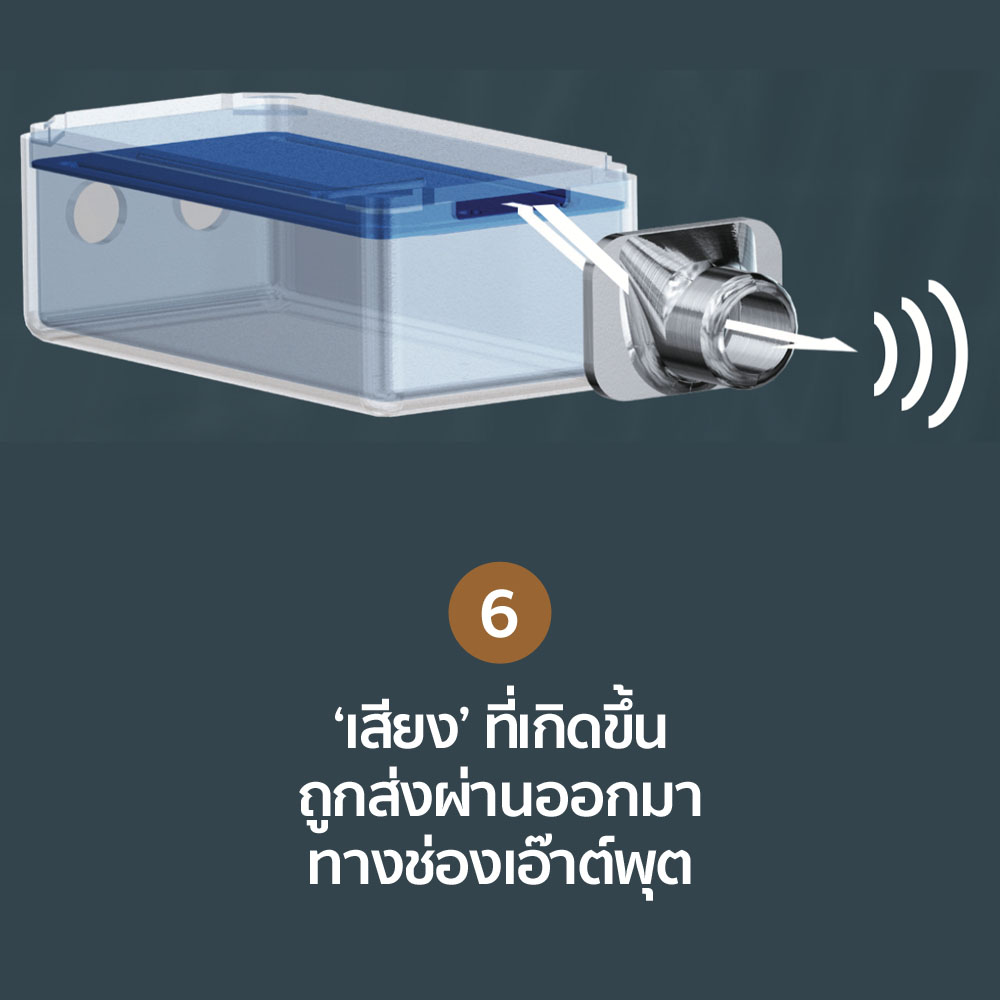

เสียงที่เกิดขึ้น ถูกส่งผ่านออกมาทางช่องเอ๊าต์พุต

***************************
หูฟังที่ใช้ไดเวอร์ Balanced Armature ของ Sonion

> ยี่ห้อ BGVP รุ่น ArtMagic V12
